Referans Proje / Kapalı Alan Protokol Etkinliği

Kapalı Alan LED Ekran ve Sahne Kurulumu

Millet Bahçesi Hangar’da gerçekleştirilen İstanbul Amatör Futbol Kulüplerine 180 Milyon TL Nakdi Destek Programı referansında Sahneva; LED ekran, sahne, podyum, JBL VTX line array ses sistemi, Clay Paky ve Martin ışık kurgusu, NovaStar LED kontrol ve grandMA3 reji altyapısını tek teknik plan altında yönetti.

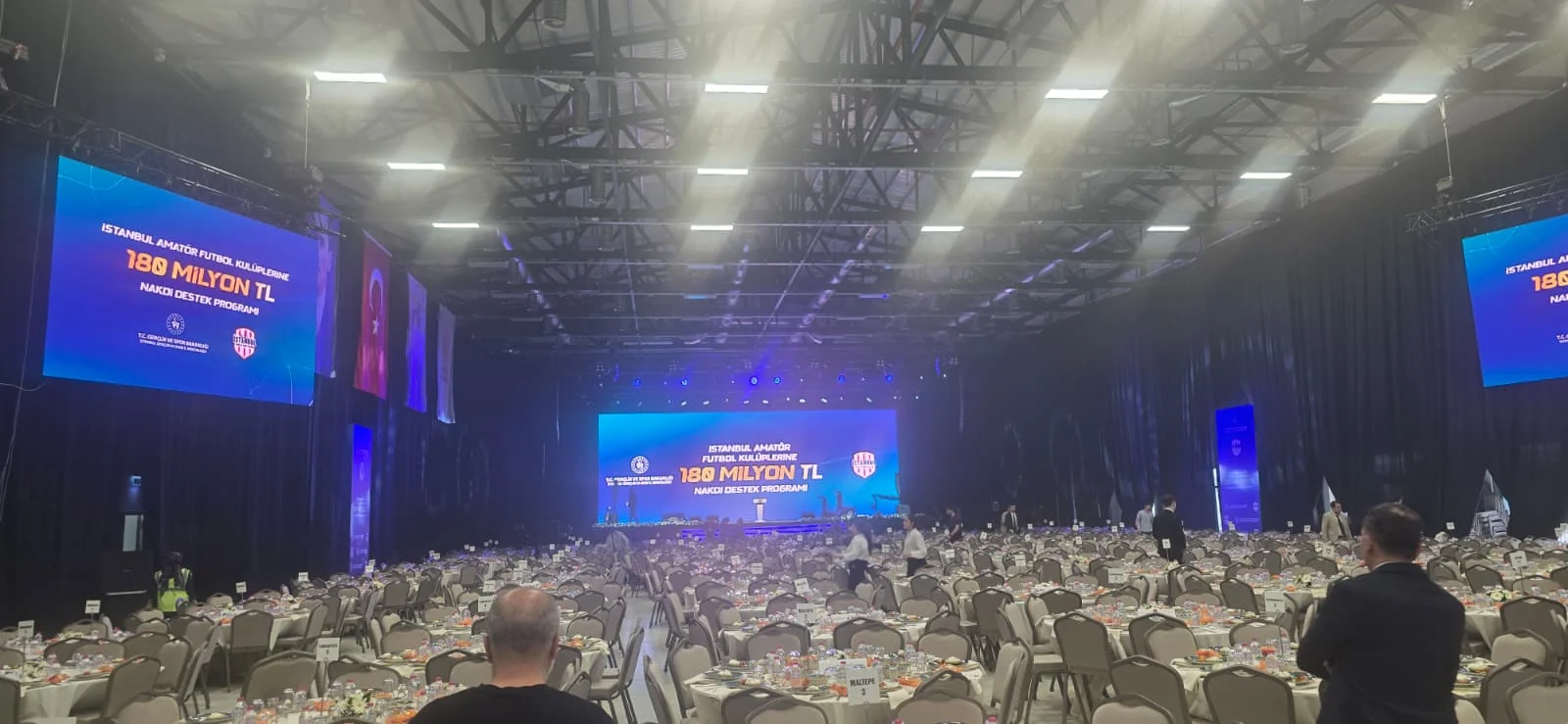

Millet Bahçesi Hangar İstanbul Amatör Futbol Kulüpleri Destek Programı LED ekran ve sahne kurulumu
Millet Bahçesi Hangar’da gerçekleştirilen programda ana LED ekran, yan ekranlar, sahne, podyum ve ışık sistemi kapalı alan protokol akışına uygun şekilde kuruldu.

Mekân

Millet Bahçesi Hangar

Lokasyon

İstanbul

Proje Tipi

Kapalı Alan Protokol Etkinliği

Kapsam

LED Ekran, Sahne, Podyum, Ses-Işık, Truss, Teknik Reji

Proje Özeti

Geniş katılımlı protokol programı için sakin ve güçlü teknik akış.

İstanbul Amatör Futbol Kulüplerine 180 Milyon TL Nakdi Destek Programı, Millet Bahçesi Hangar’da gerçekleştirilen kapalı alan protokol etkinliği ölçeğinde bir prodüksiyon çalışmasıdır. Sahneva bu projede yalnızca ekipman kurulumu değil; salonun görüş açıları, LED ekran yerleşimi, konuşmacı takibi, sahne görünürlüğü, teknik masa konumu, podyum geçişleri ve protokol akışını destekleyen bütüncül bir kurulum yaklaşımıyla görev aldı.

Bu referansta odak etkinlik anlatısından çok, Sahneva’nın kapalı alanda kurduğu LED ekran, sahne, ses, ışık, mikrofon, LED kontrol ve teknik reji altyapısının sahadaki gücüdür. Ekipman seçimi; salon ölçeği, yakın izleme mesafesi, konuşmacı görünürlüğü ve kesintisiz teknik akış dikkate alınarak yapıldı.

Kapalı alan protokol etkinliklerinde sahne, LED ekran, ses-ışık, podyum, truss ve teknik reji birbirinden bağımsız ekipman kalemleri değildir. Metin, görsel ve sahne odağı; programın kurumsal/protokol yapısına uygun kontrollü bir prodüksiyon diliyle kuruldu.

Kullanılan Teknik Sistemler

Teknik ekipman altyapısı

Bu proje sayfasında etkinlik adı referans bağlamıdır; asıl gösterilen güç Sahneva’nın kapalı alanda kurduğu ses, ışık, LED kontrol, teknik reji ve mikrofon altyapısıdır. Ekipman omurgası, sahne üzerindeki konuşmacı odağı ile salonun tamamındaki izleme deneyimini aynı teknik plan içinde taşımak için seçildi.

Teknik Not

1.9 mm LED ekran ilk kullanım vurgusu

Bu projede Sahneva, 1.9 mm LED ekran altyapısını ilk kez kullanarak kapalı alan protokol etkinliğinde daha yüksek çözünürlüklü ve yakın mesafeden net izlenebilen bir görsel yüzey oluşturdu.

Sahneva’nın P1.9 indoor LED ekran çözümleri sayfasında yeni premium envanter olarak konumlandırılan P1.9 indoor LED altyapısı, bu referansta ana sahne ve yan ekran görünürlüğünü destekleyen ana görüntü zemini oldu.

Ana sahne

16 x 8 m scaff sistem

Ana LED ekran

16 x 6 m

Yan LED ekranlar

4 adet, her biri 4 x 2.5 m

LED pixel pitch

1.9 mm LED ekran

Salon düzeni

2500 sandalye düzeni

Ağırlama operasyonu

3000 kişilik catering/ağırlama operasyonu

Line array ses

24 adet JBL VTX A12 line array

Ses Sistemi

Konuşmacı netliği ve salon genelinde kontrollü ses dağılımı için line array omurgası kuruldu.

  • 24 adet JBL VTX A12 line array ses sistemi

Işık Sistemi

Sahne odağı, protokol görünürlüğü ve LED ekranla uyumlu atmosfer için hareketli ışık ve wash grubu birlikte planlandı.

  • 15 adet Clay Paky K20 B-EYE LED wash
  • 15 adet Clay Paky Mythos 2
  • 10 adet Martin MAC Viper
  • 50 adet FOS Cyclone Pro D2

LED Kontrol

Ana LED ekran ve yan ekranların içerik akışı, görüntü kararlılığı ve sinyal yönetimi processor altyapısı üzerinden yürütüldü.

  • 2 adet NovaStar VX1000 processor

Teknik Reji

Işık kontrolü, sahne akışı ve teknik masa yönetimi kapalı alan protokol düzenine göre konumlandırıldı.

  • 1 adet grandMA3 NPU
  • 1 adet grandMA3 light
  • Pioneer DJM-A9 mixer

Mikrofon Altyapısı

Konuşmacı geçişleri ve protokol sunumları için güvenilir Shure mikrofon altyapısı hazırlandı.

  • Shure mikrofonlar

LED Ekran ve Sahne Kurgusu

Ana LED ekran, yan ekranlar ve sahne aynı görsel omurgada buluştu.

Programın ana sahne kurgusunda geniş LED ekran yüzeyi, yan ekranlar ve konuşmacı alanı birlikte planlandı. Büyük salonlarda LED ekran yalnızca arka plan görseli değil; konuşmacı takibi, salon içi görünürlük, marka algısı ve protokol akışı için ana iletişim yüzeyidir.

P1.9 indoor LED ekran çözümleri tarafında yeni premium envanter olarak konumlandırılan altyapı, bu projede yakın izleme mesafesi ve yüksek çözünürlüklü sahne görünürlüğü için kullanıldı. 16 x 6 m ana LED ekran ve 4 adet 4 x 2.5 m yan LED ekran, 3840Hz tazeleme oranı ve 1.9m üzeri izleme mesafesine uygun P1.9 LED envanteriyle planlandı.

Bu nedenle LED ekran çözümleri ve sahne kurulumu aynı hizalama, görüş açısı ve teknik erişim planı içinde değerlendirildi.

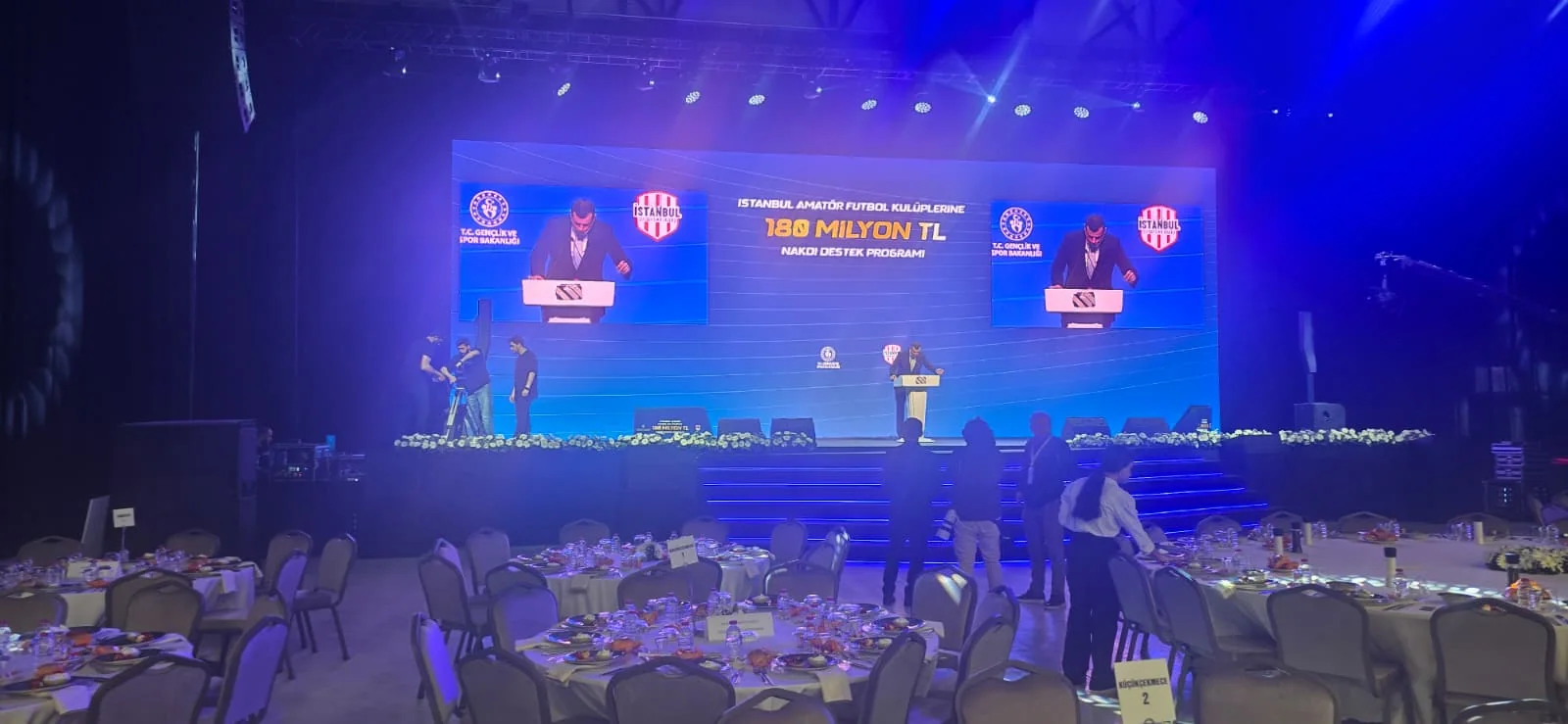

Amatör Futbol Kulüpleri Destek Programı ana sahne LED ekran ve podyum kurulumu
Ana sahne kurgusunda geniş LED ekran yüzeyi, konuşmacı podyumu, basamak geçişleri ve sahne ışığı aynı aks üzerinde planlandı.

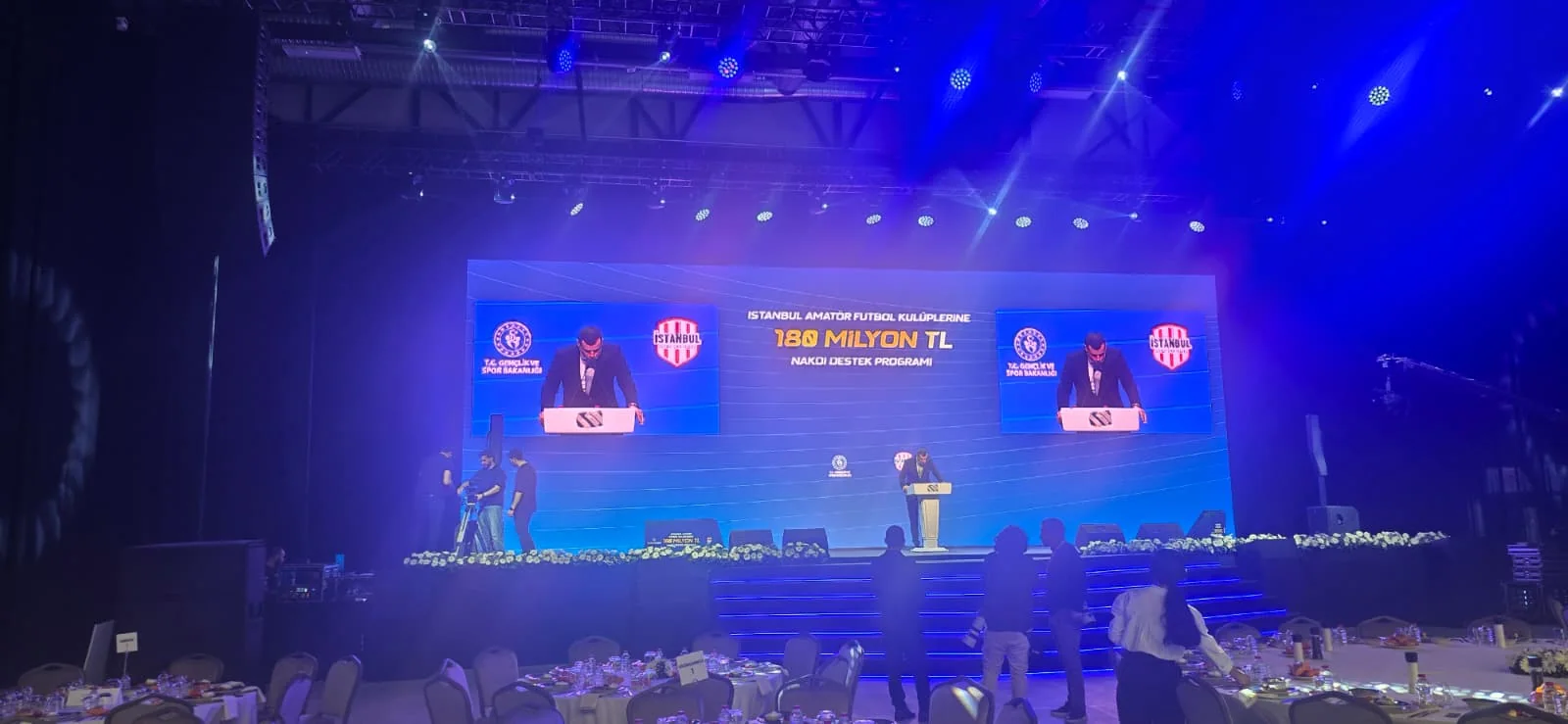

Millet Bahçesi Hangar kapalı alan protokol etkinliği LED ekran ve sahne teknik kurulumu
Merkez LED ekran, yan ekranlar ve sahne üstü konuşmacı alanı salonun görüş açılarına göre birlikte değerlendirildi.

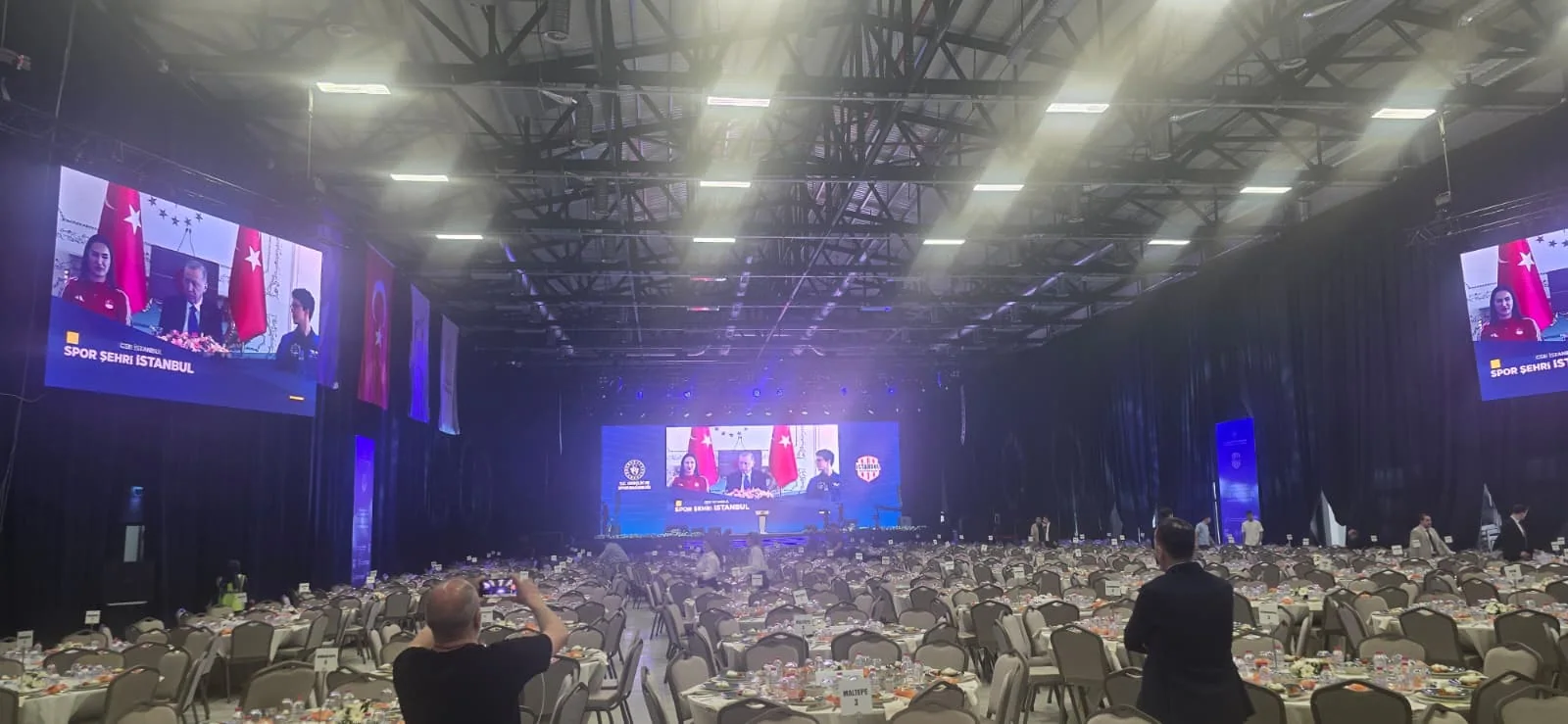

Kurumsal etkinlik ana LED ekran ve yan ekran kurgusu
Yan ekranlar, büyük salon içinde sahne içeriklerinin ve konuşmacı görüntüsünün daha geniş alana taşınmasını destekledi.

Ses, Işık ve Teknik Reji

Konuşmacı görünürlüğü, ses netliği ve canlı aktarım aynı rejide yönetildi.

Kapalı alan protokol etkinliklerinde sesin anlaşılır olması, ışığın sahne odağını doğru taşıması ve teknik rejinin akışı kesintisiz yönetmesi kritik önem taşır.

Bu projede sahne ışıkları, truss sistemleri, teknik masa, kamera aktarımı ve ses ve ışık sistemleri aynı operasyon planına bağlandı. Böylece salondaki katılımcılar ve ekran üzerinden konuşmacıyı takip eden izleyiciler için net bir etkinlik deneyimi oluşturuldu.

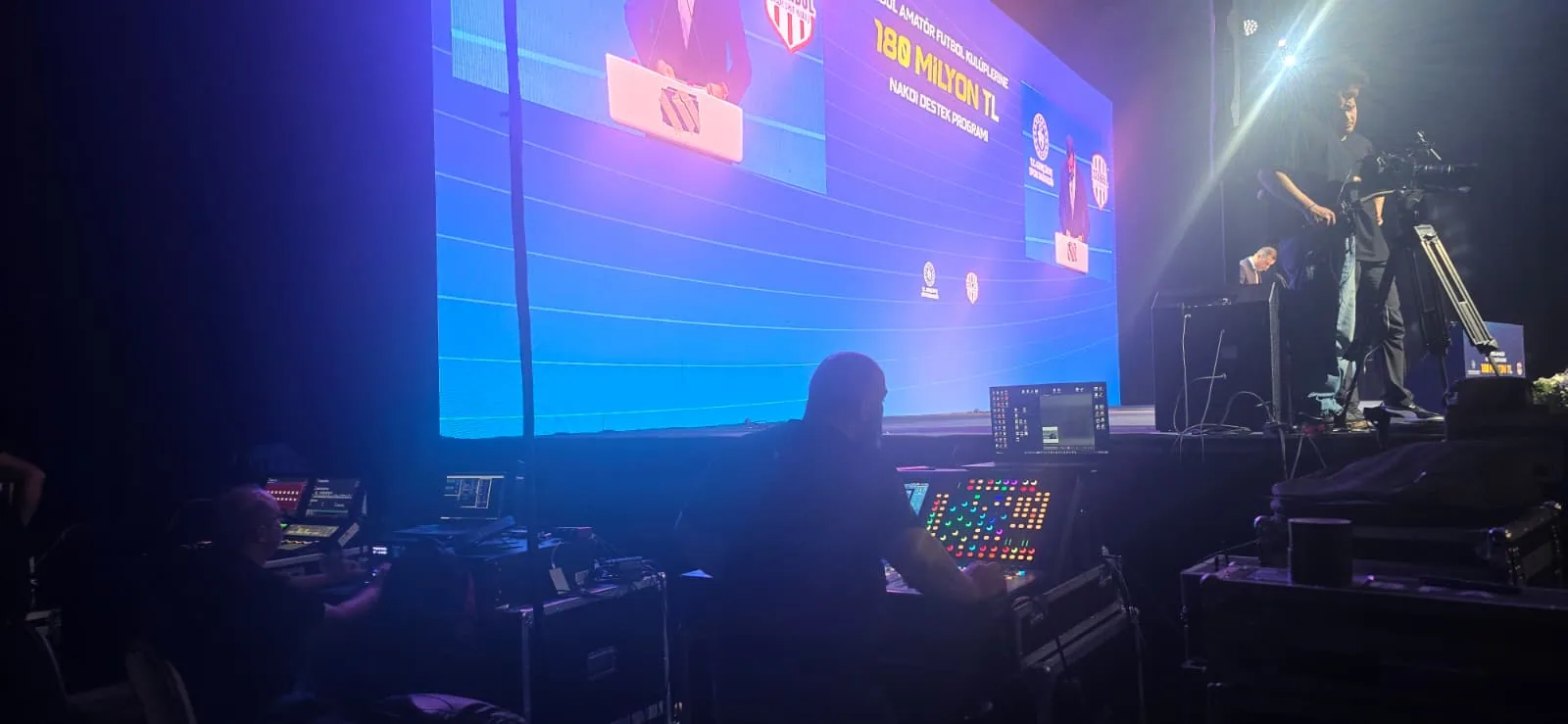

Kapalı alan protokol etkinliği ses ışık reji ve teknik masa kurulumu
Teknik reji alanı; LED ekran içerik akışı, ses, ışık ve sahne yönetiminin kontrol edildiği operasyon noktası olarak konumlandırıldı.

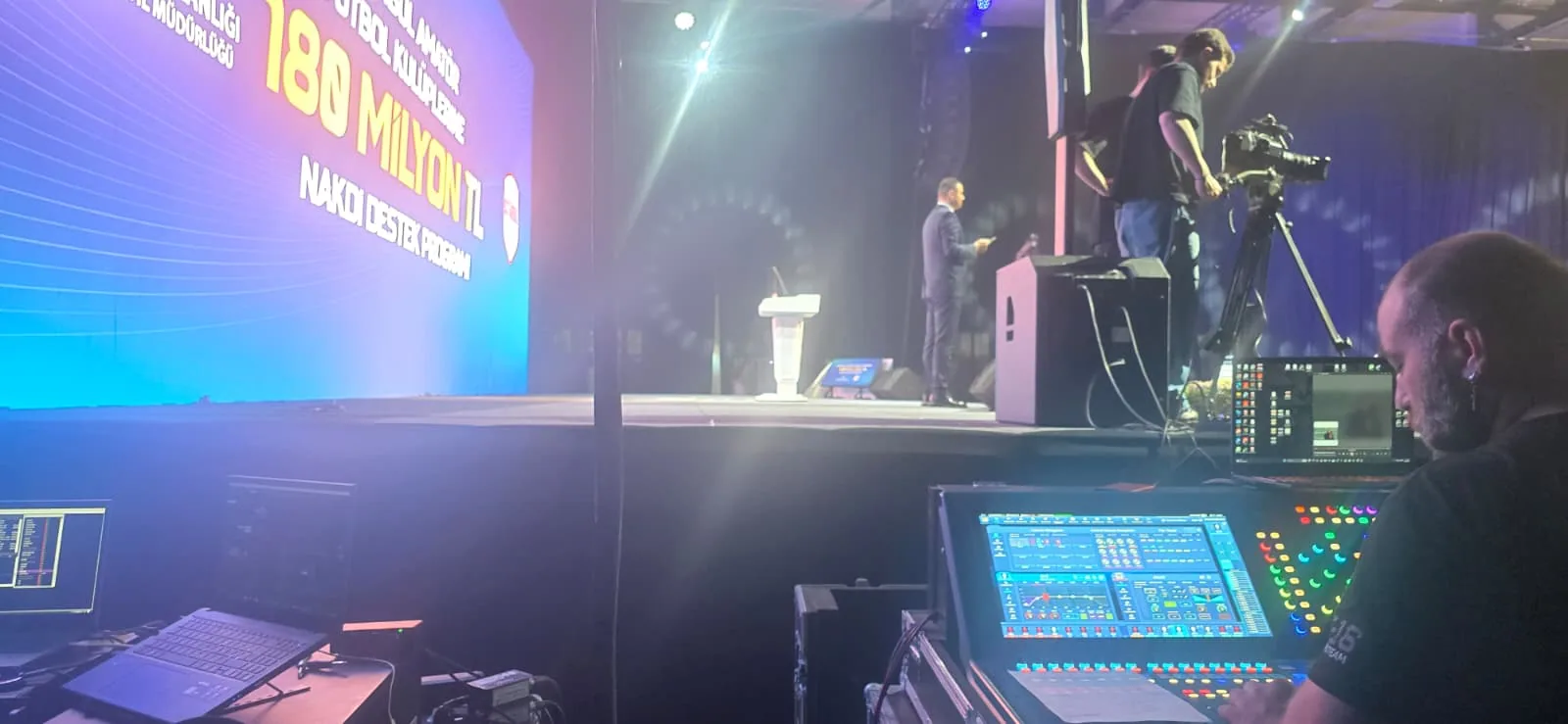

Sahneva teknik reji canlı kamera aktarımı ve LED ekran kontrol kurulumu
Kamera aktarımı, sahne üstü konuşmacı takibi ve LED ekran içerik yönetimi teknik reji alanından koordine edildi.

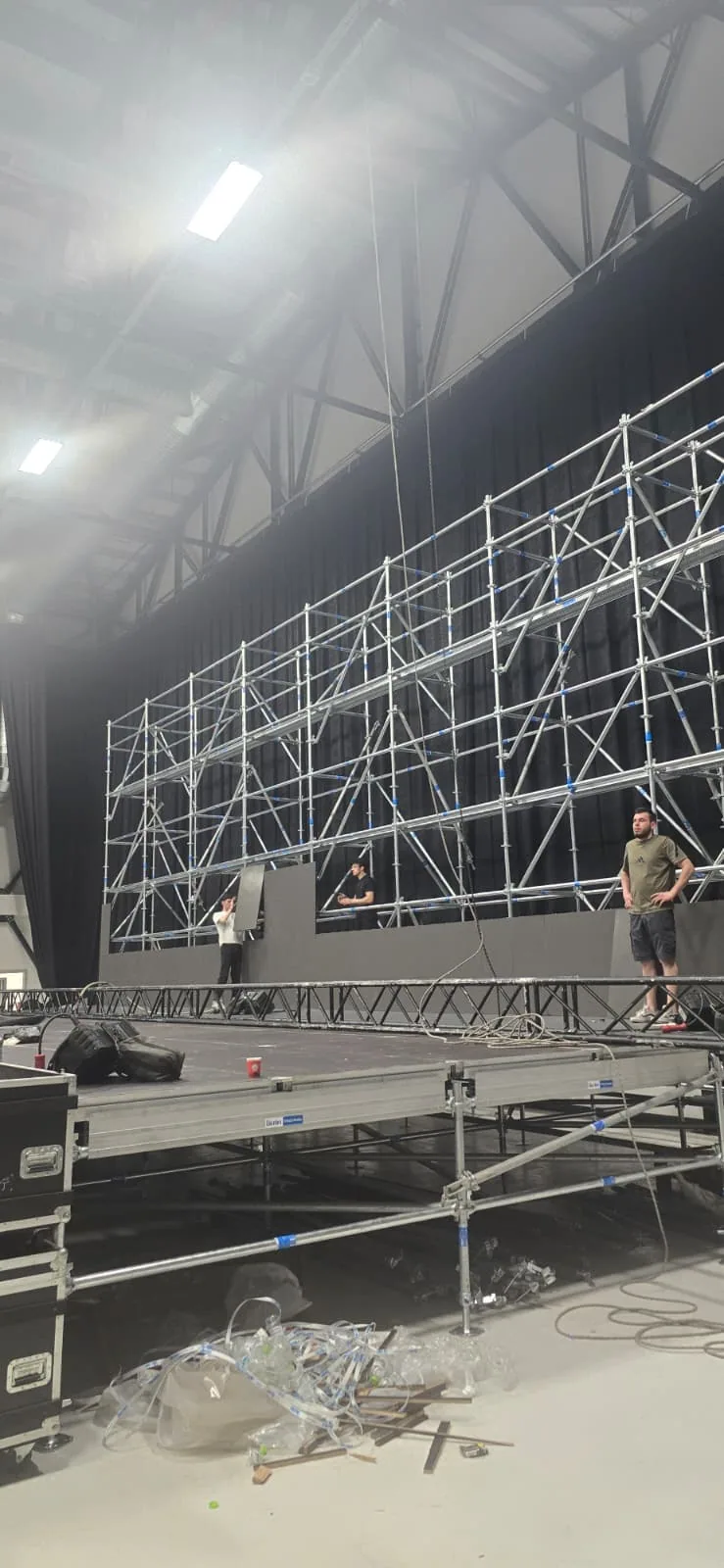

Truss ışık sistemi ve sahne arkası teknik kurulum detayı
Sahne arkasındaki taşıyıcı yapı, LED ekran kurulumu ve ışık sistemi için teknik erişim ve güvenli montaj alanı oluşturdu.

Podyum, Platform ve Salon Düzeni

Sahne yüksekliği ve salon yerleşimi protokol akışına göre dengelendi.

Ana sahne 16 x 8 m ölçüsünde scaff sistemle kuruldu. Sahne yüksekliği, basamak geçişleri, podyum/platform yüzeyi, 2500 sandalye düzeni ve 3000 kişilik catering operasyonu aynı salon yerleşimi içinde değerlendirildi.

Bu projede sahne ile salon arasındaki ilişki; protokol masalarının görüş açısı, konuşmacı erişimi, servis akışı ve izleyici deneyimi dikkate alınarak planlandı. Böylece sahne, podyum, LED ekran ve salon ağırlama akışı birbirinden kopuk kalmadan aynı teknik yerleşim üzerinde çalıştı.

Podyum ve platform çözümleri ile kurumsal organizasyon projelerinde teknik kurulumun yalnızca sahnede değil, tüm salon akışında karşılık bulması gerekir.

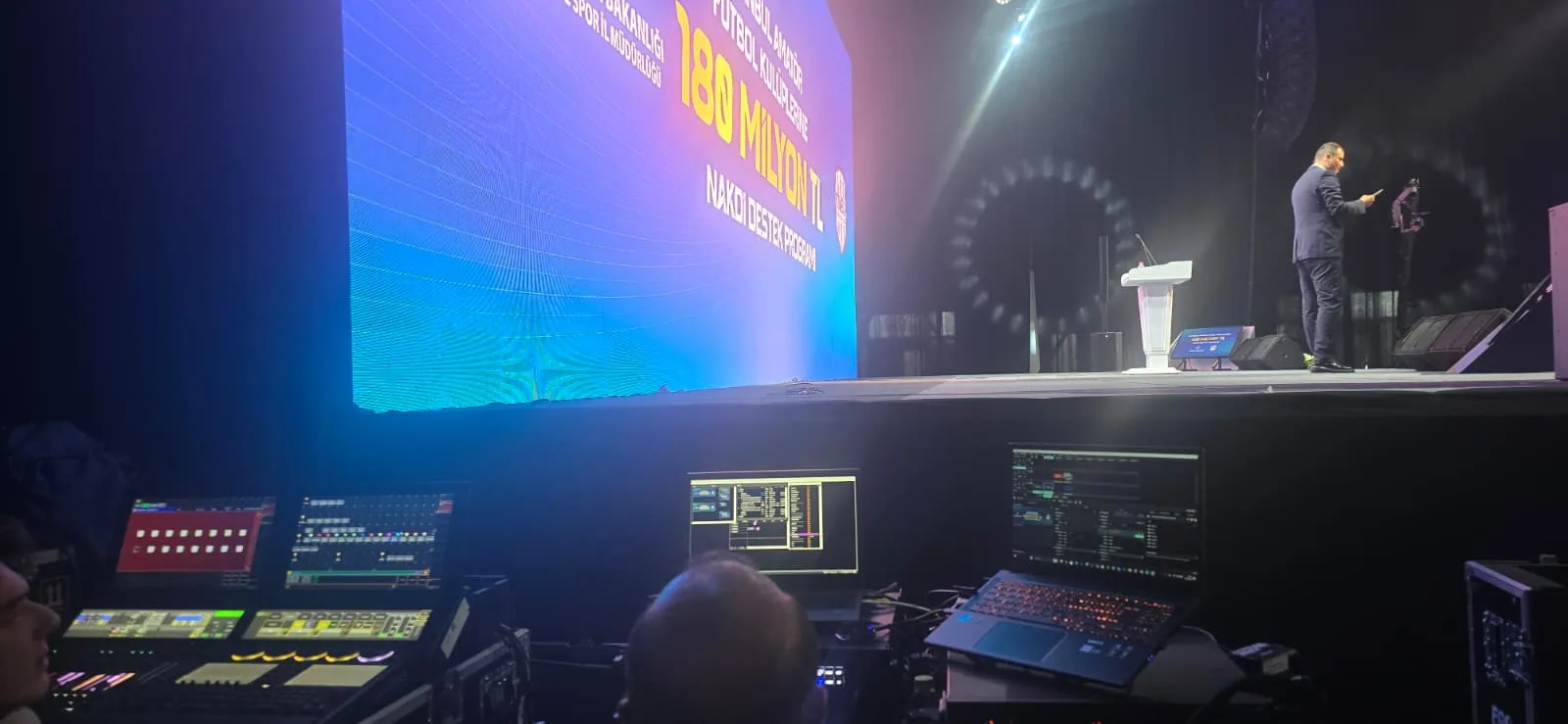

Sahne podyum basamak platform ve LED ekran kurulum detayı
Sahne yüksekliği, basamak geçişleri, podyum ve platform yüzeyi konuşmacı erişimi ve salon görünürlüğü için birlikte kurgulandı.

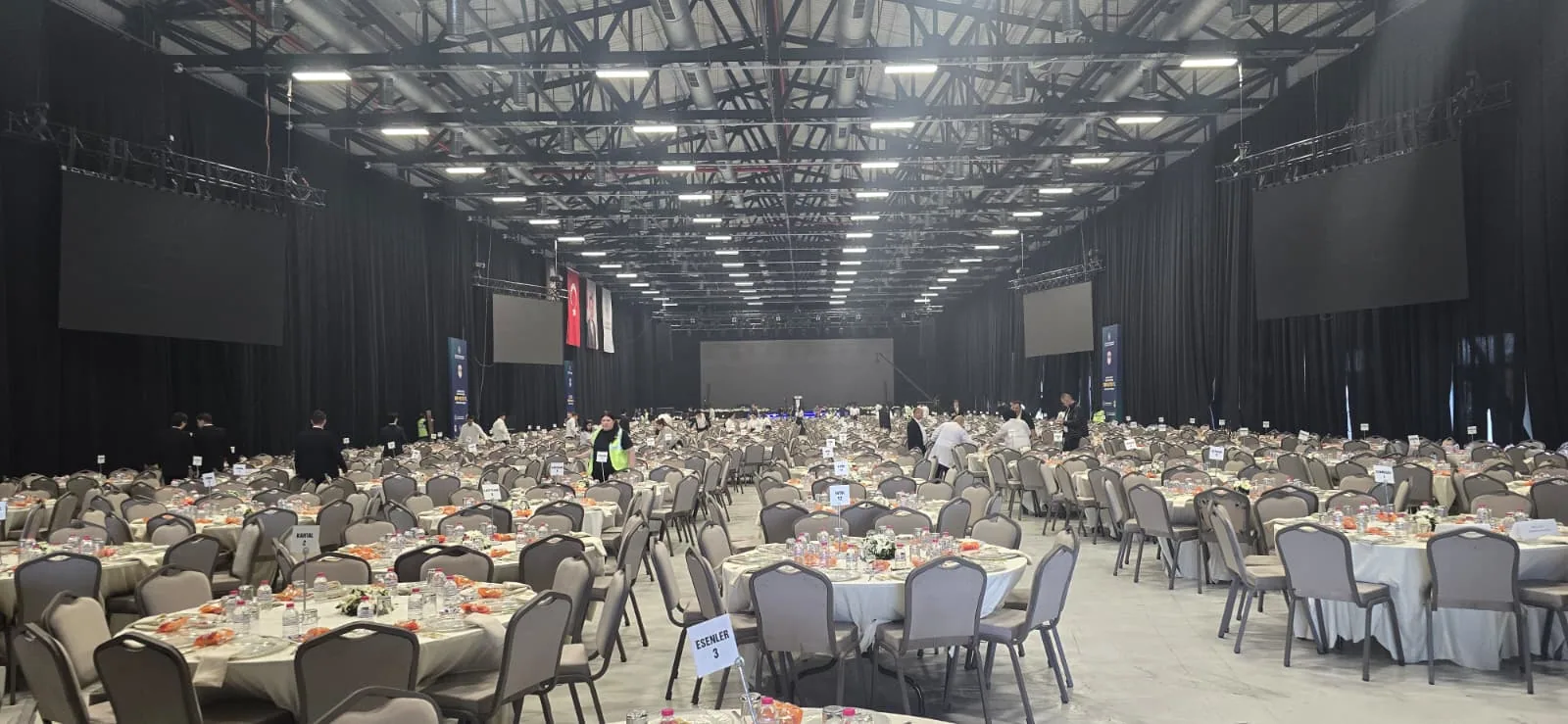

Millet Bahçesi Hangar kapalı alan protokol etkinliği salon düzeni
Salon yerleşimi; sahne görüş açısı, protokol akışı, masa düzeni ve LED ekran görünürlüğü dikkate alınarak değerlendirildi.

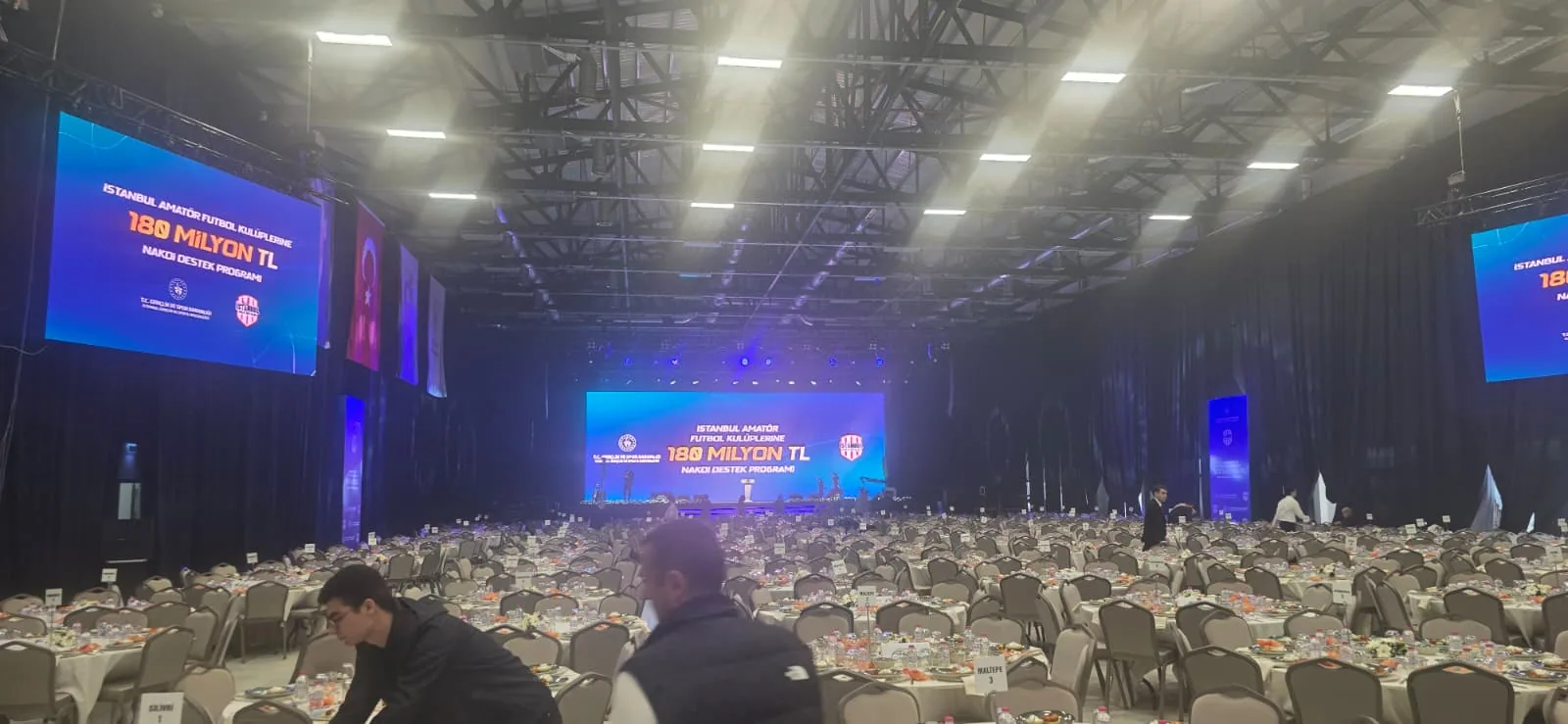

Millet Bahçesi Hangar kapalı alan protokol salonu geniş açı LED ekran sahne kurulumu
Geniş salon ölçeğinde sahne, yan ekran, masa düzeni ve teknik ışık hattı aynı etkinlik akışını destekleyecek şekilde kuruldu.

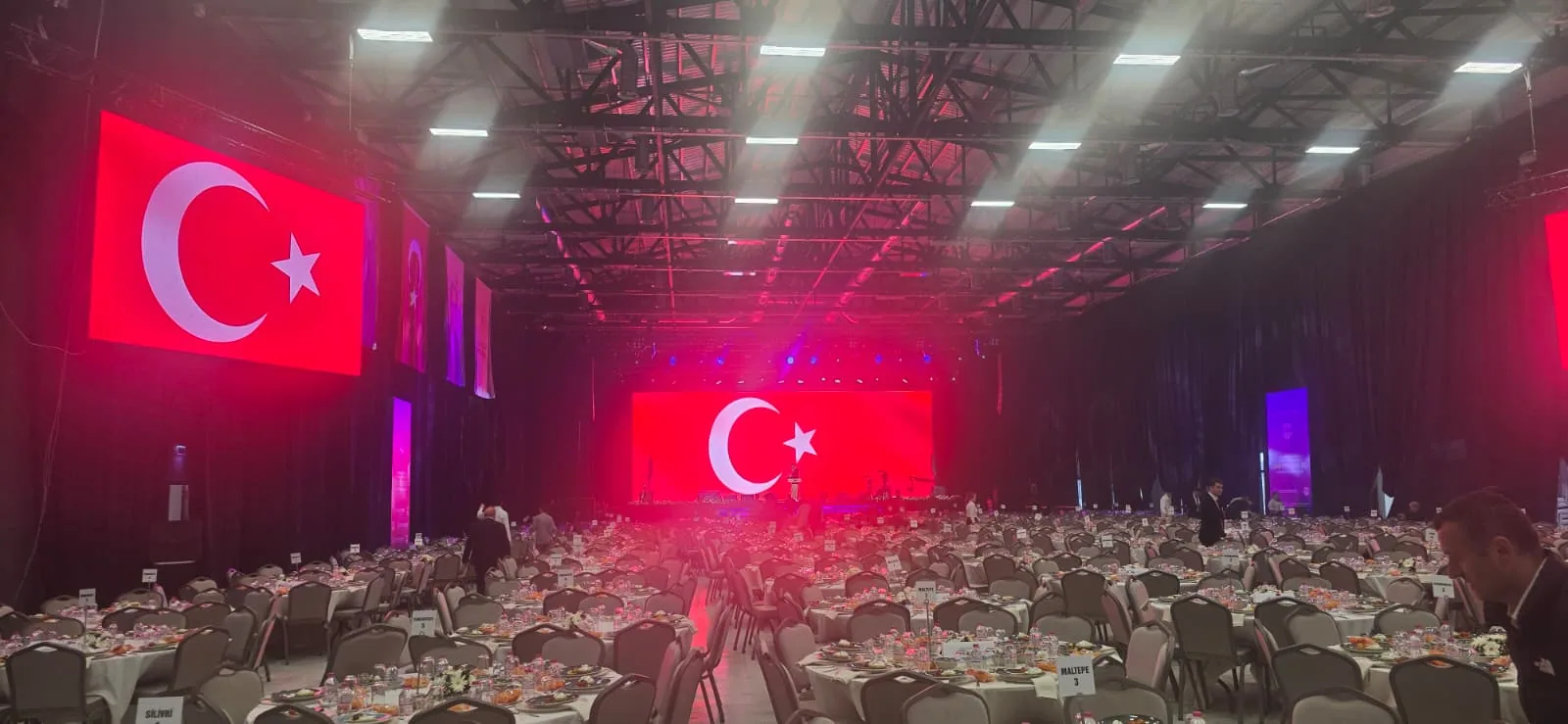

Kapalı alan protokol etkinliği LED ekran Türk bayrağı salon kurgusu
Ana ekran ve yan ekranlar, program akışındaki görsel geçişlerin salonun tamamından net izlenebilmesi için kullanıldı.

Galeri

Sahne, LED ekran, reji ve salon düzeninden seçili kareler

Galeri; kapalı alan protokol etkinliği için hazırlanan ana sahne, LED ekran, yan ekran, teknik reji, truss, platform ve salon düzeni detaylarını birlikte gösterir.

Millet Bahçesi Hangar İstanbul Amatör Futbol Kulüpleri Destek Programı LED ekran ve sahne kurulumu
Millet Bahçesi Hangar’da gerçekleştirilen programda ana LED ekran, yan ekranlar, sahne, podyum ve ışık sistemi kapalı alan protokol akışına uygun şekilde kuruldu.
Amatör Futbol Kulüpleri Destek Programı ana sahne LED ekran ve podyum kurulumu
Ana sahne kurgusunda geniş LED ekran yüzeyi, konuşmacı podyumu, basamak geçişleri ve sahne ışığı aynı aks üzerinde planlandı.
Millet Bahçesi Hangar kapalı alan protokol etkinliği LED ekran ve sahne teknik kurulumu
Merkez LED ekran, yan ekranlar ve sahne üstü konuşmacı alanı salonun görüş açılarına göre birlikte değerlendirildi.
Millet Bahçesi Hangar kapalı alan protokol etkinliği salon düzeni
Salon yerleşimi; sahne görüş açısı, protokol akışı, masa düzeni ve LED ekran görünürlüğü dikkate alınarak değerlendirildi.
Kapalı alan protokol etkinliği ses ışık reji ve teknik masa kurulumu
Teknik reji alanı; LED ekran içerik akışı, ses, ışık ve sahne yönetiminin kontrol edildiği operasyon noktası olarak konumlandırıldı.
Truss ışık sistemi ve sahne arkası teknik kurulum detayı
Sahne arkasındaki taşıyıcı yapı, LED ekran kurulumu ve ışık sistemi için teknik erişim ve güvenli montaj alanı oluşturdu.
Sahne podyum basamak platform ve LED ekran kurulum detayı
Sahne yüksekliği, basamak geçişleri, podyum ve platform yüzeyi konuşmacı erişimi ve salon görünürlüğü için birlikte kurgulandı.
Kurumsal etkinlik ana LED ekran ve yan ekran kurgusu
Yan ekranlar, büyük salon içinde sahne içeriklerinin ve konuşmacı görüntüsünün daha geniş alana taşınmasını destekledi.
Sahneva teknik reji canlı kamera aktarımı ve LED ekran kontrol kurulumu
Kamera aktarımı, sahne üstü konuşmacı takibi ve LED ekran içerik yönetimi teknik reji alanından koordine edildi.
Millet Bahçesi Hangar kapalı alan protokol salonu geniş açı LED ekran sahne kurulumu
Geniş salon ölçeğinde sahne, yan ekran, masa düzeni ve teknik ışık hattı aynı etkinlik akışını destekleyecek şekilde kuruldu.
Kapalı alan protokol etkinliği LED ekran Türk bayrağı salon kurgusu
Ana ekran ve yan ekranlar, program akışındaki görsel geçişlerin salonun tamamından net izlenebilmesi için kullanıldı.

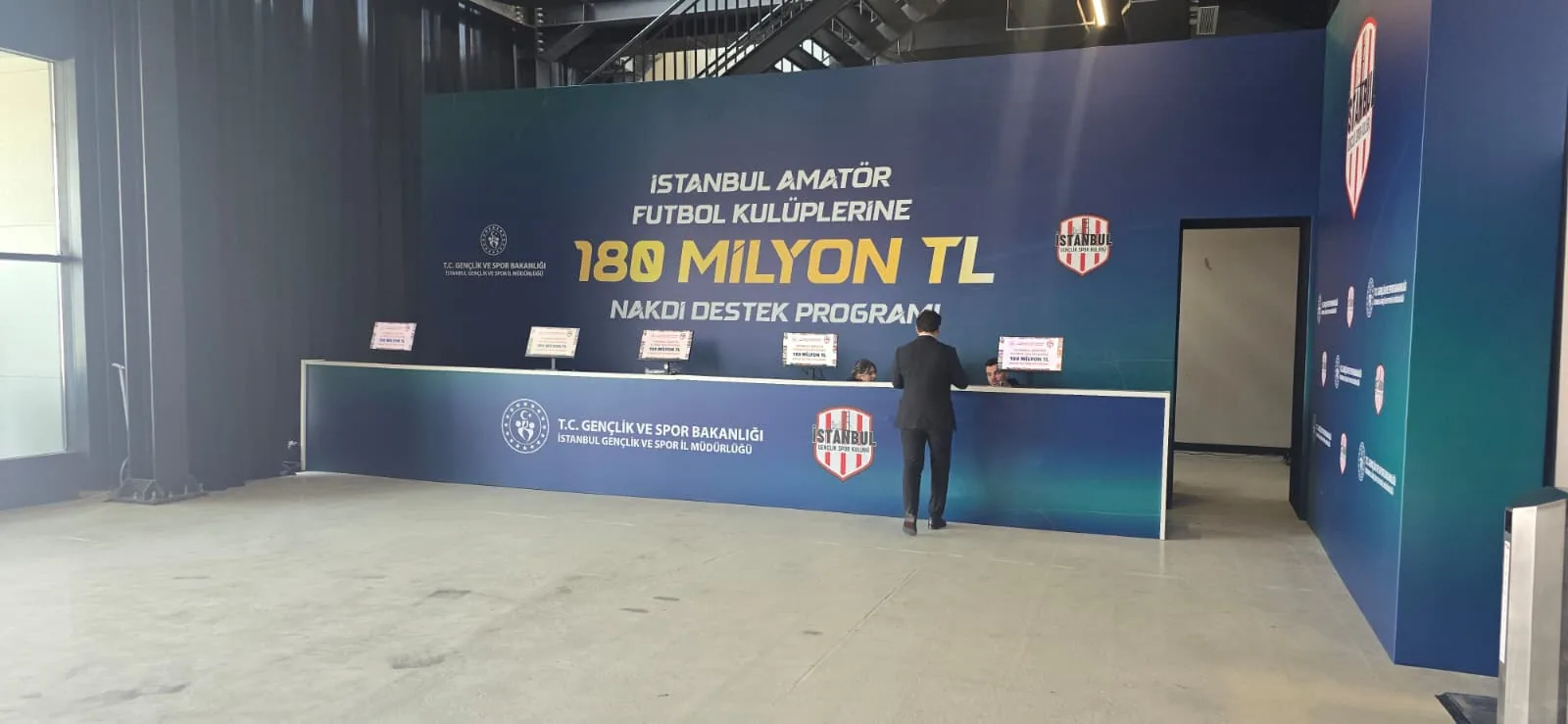

Amatör Futbol Kulüpleri Destek Programı karşılama ve operasyon alanı
Program adı ve görsel dili, salon içi yönlendirme ve karşılama alanında etkinlik bütünlüğünü destekleyecek şekilde taşındı.
